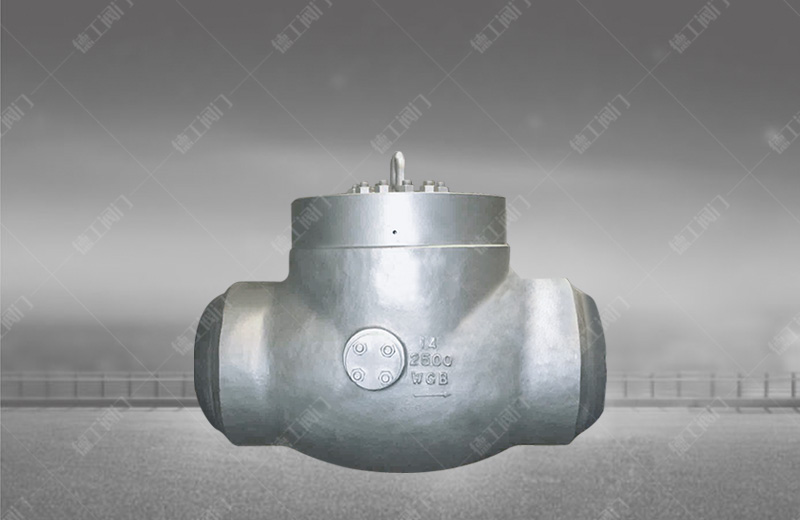

高壓旋啟式止回閥
技術參數
產品型號：H64H/W/Y
公稱通徑：NPS2"~36"
公稱壓力：Class150~2500LB
設計制造標準：ASME B16.34 E101
結構長度標準：ASME B16.10 E101
壓力溫度等級：ASME B16.34 E101
試驗檢驗標準：API598 E101
產品詳情

一、主要零件材料

零件名稱 材料牌 號
閥體 WCB WC1 WC6 WC9
閥座 A105 15CrMoA 12Cr1MoVA
閥瓣 WCB WC1 WC6 WC9
搖桿 WCB WC1 WC6 WC9
閥蓋 A105 15CrMoA 12Cr1MoVA
密封環 1Cr17Ni2 12Cr1MoVA
密封環 S軟鋼（增強柔性石墨） S軟鋼 F軟鋼


二、主要外形連接尺寸

H64Y-1500Lb H64Y-250/P55140V

NPS(in) d L H WT(kg)
2(1/2) 56 254 282 57
3 64 325 300 57
4 84 406 350 80
5 100 483 425 115
6 126 559 400 180
8 158 711 490 270
10 200 864 540 430
12 250 991 650 630
14 280 1067 710 1400


H64Y-2000Lb H64Y-320/P55170V

NPS(in) d L H WT(kg)
2(1/2) 50 330 240 40
3 60 368 305 60
4 80 457 315 95
5 96 533 409 170
6 118 610 465 186
8 147 762 528 415
10 180 914 613 658
12 222 1041 680 1200
14 254 1118 745 1638


H64Y-2500Lb H64Y-420/P55250V

NPS(in) d L H WT(kg)
3 54 368 297 44
4 70 457 385 110
5 86 533 410 130
6 104 610 455 192
8 130 762 557 466
10 162 914 615 730
12 210 1041 715 1120
14 234 1118 790 1495
16 264 1245 815 1950
18 304 1397 815 2400
